Иллюстрированный самоучитель по FreeHand



Треппинг линий


Техника создания цветовых ловушек для линий отличается от треппинга замкнутых контуров, поскольку линии не имеют обводок. Конечно, эту задачу можно свести к рассмотренным, если при помощи команды Modify|Alter PathjExpand Stroke превратить линию в замкнутый контур. Но этот прием имеет ограниченное применение, так как команда Expand Stroke может сильно огрублять тонкие линии.

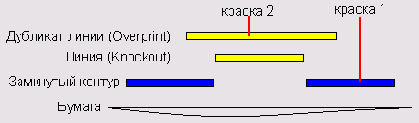

Рассмотрим примерную процедуру, которую можно применить для треппинга линий во многих практических случаях. Пусть линия, окрашенная в заказную краску 2, расположена целиком над замкнутым контуром, который окрашен заказной краской 1. В данном случае следует:

  •  Отметить линию, вызвать инспектор обводок и убедиться в том, что опция Overprint не включена;
  •  Не снимая отметки с линии, создать ее клон (<Ctrl>+<Shift>+<C>);

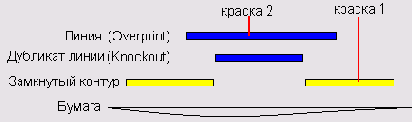

  •  В инспекторе обводок задать такую ширину клона, которая требуется для надежного треппинга в данной ситуации, и включить опцию запечатывания. Описанная процедура является схемой внешнего треппинга линий. Схема внутреннего треппинга линий показана на рисунке. Она отличается от рассмотренной процедуры только тем, что дубликат линии расположен под оригиналом и имеет меньшие размеры.
