Кадрированием называется

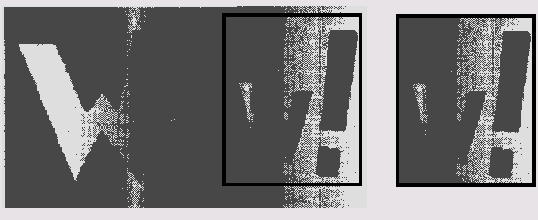

Кадрированием называется операция обрезки растровых изображений. Кадрирование применяется для отделения части изображения (например, от второстепенных или ненужных фрагментов рисунка). Во многих графических редакторах эта операция выполняется при помощи специальных инструментов или команд. В программе FreeHand обрезать изображение можно по команде Paste Inside. Команда предоставляет пользователю больше возможностей, чем штатное средство кадрирования Photoshop — инструмент Crop, и она намного лаконичнее, чем мощный, но громоздкий инструмент Power Clip в Corel Draw.
Чтобы выполнить кадрирование растрового изображения, требуется:
  •  Нарисовать замкнутый контур вокруг той части изображения, которая должна остаться после обрезки. Этот контур является границей; области изображения, оказавшиеся за его пределами, будут отсечены;

  •  Отметить изображение и вырезать его в буфер (<Ctrl>+<X>);

  •  Отметить граничный контур и выполнить команду Edit|Paste Inside (<Ctrl>+<Shift>+<V>).

  • Чтобы граничный контур и отсеченная часть изображения не меняли своего относительного положения, следует превратить контур вместе с изображением в группу и в палитре Object Inspector отметить переключатель Transform as unit.

    Важно
    Иногда изображения FreeHand после их экспорта в растровый формат приобретают белую граничную кайму, которой не было в оригинале. Этот эффект не иллюзия и не артефакт. Он объясняется тем, что при растеризации размеры изображений переводятся из абсолютной системы измерений, единицами которой служат сантиметры, дюймы и др., в логическую систему, в основе которой лежит единица изображения — пиксел. При пересчете размеров в пикселы размеры изображения могут немного увеличиться и захватить белые пикселы фона. Самым радикальным средством борьбы с этим явлением служит кадрирование.
    Для кадрирования растрового рисунка можно использовать одну недокументированную возможность FreeHand - инструмент Crop. Это средство не представлено в панели инструментов и не описано в фирменной документации, но тем не менее является вполне работоспособным и полезным.


    Область применения инструмента ограничена кадрированием растровых изображений, и здесь он имеет ряд преимуществ по сравнению с мощной и многоцелевой командой Paste Inside.
    Во первых, инструмент проще в использовании. Кроме того, работа команды Paste Inside основана на специфических особенностях языка PostScript, поэтому при экспорте документа в форматы, основанные на других изобразительных моделях, информация о кадрировании может быть потеряна.
    Вызывается инструмент Crop по нажатию клавиши <С> в латинском регистре. Инструмент изображается так же, как и в других программах, — в виде прямоугольной рамки с диагональю. Для выполнения кадрирования надо щелчком инструмента Crop отметить рисунок, потом зацепить угловой маркер и переместить его. При буксировке маркера разметочная рамка показывает текущие размеры рисунка. После освобождения кнопки мыши рисунок будет обрезан. Для точного контроля размеров рисунка следует воспользоваться информационной палитрой. Кадрирование с сохранением пропорций рисунка выполняется при нажатой клавише <Shift>.
    Команда Paste Inside и инструмент Crop не уничтожают пикселы, а только скрывают их. Поэтому не стоит рассчитывать на то, что в результате кадрирования размер файла, хранящего изображение, уменьшится. В растровых редакторах при кадрировании пикселы действительно удаляются из изображения, что приводит к сокращению размеров файлов.
