Изменение размеров


Иногда импорт растровых изображений сопровождается изменением их геометрических размеров. Особенно часто это происходит с форматами GIF, JPEG, PNG, TARGA, которые преобразуются во внутренний формат TIFF. Палитра Object Inspector позволяет восстановить исходные габариты изображения по значениям ширины и высоты или по величине разрешения оригинала.

Если известны габариты, которые имело изображение в родительском приложении, то для восстановления размеров требуется:

  •  Установить в панели свойств единицу изиерения, которая использовалась для оригинала;

  •  Вызвать палитру Object Inspector (<Ctrl>+<I>);

  •  Отметить изображение;

  •  В полях инспектора w (ширина) и h (высота) ввести исходные значения ширины и высоты и подтвердить выбор нажатием на <Enter>.

    • Размеры изображения можно восстановить и по значению разрешения растрового изображения. В этом случае размерность менять не надо, подойдет любая текущая единица измерения:

  •  Вызвать палитру Object Inspector (<Ctrl>+<!>);

  •  Отметить изображение;

  •  В поле w (ширина) ввести значение по формуле: Ширина / Разрешение оригинала * Разрешение экрана;

  •  В поле h (высота) ввести значение по формуле: Высота / Разрешение оригинала * Разрешение экрана;

  •  Ввести в действие заданные значения нажатием клавиши <Enter>. Переменные Ширина и Высота означают текущие размеры изображения, т. е. числа, которые появятся в полях w и h после отметки изображения. Разрешение экрана обычно равно 72 или 90 пикселам на дюйм. Разрешение экрана и разрешение изображения должны иметь одну размерность — пикселы на дюйм или пикселы на сантиметр.

    • Качество печатного оттиска растрового изображения зависит от множества факторов, в том числе и от соотношения разрешений печатающего устройства и изображения. Не забираясь в дебри полутонового растрирования и предельно упрощая ситуацию, можно утверждать, что разрешение изображения должно составлять целую часть от разрешения принтера. Что произойдет, если это требование не будет выполнено, демонстрирует рисунок 9-4.


    Отпечатанный образ складывается из точек, которые наносит принтер. В результате «округления пикселов изображения» в большую или меньшую сторону размеры элементов растрового рисунка изменятся. Способ округления зависит от алгоритма, который заложен в драйвер печатающего устройства.

    Особенно чувствительны к этому эффекту двухцветные растровые изображения с большим количеством мелких деталей. От округления пикселов могут заметно пострадать также и некоторые цветные рисунки, и рисунки в градациях серого.

    Изменение размеров

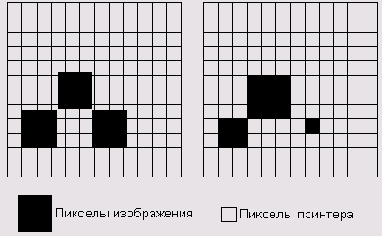

    9-4. Округления пикселов изображения

    Для подгонки разрешения изображения к разрешению принтера можно воспользоваться следующей процедурой:

  •  Вызвать палитру Document Inspector (<Ctrl>-KAlt>+<D>) и в поле Printer Resolution (Разрешение принтера) ввести разрешение принтера, при котором будет печататься изображение. Подтвердить ввод параметра нажатием клавиши <Enter>;


  •  Выбрать инструмент Указатель и отметить изображение;


  •  Удерживая клавишу <Alt>, зацепить мышью угловой маркер и изменить размеры изображения. Клавиша <Alt> ограничивает размеры изображения только допустимыми значениями, которые соответствуют размерности принтера. Если требуется сохранить пропорции фигуры, то вместе с <Alt> надо удерживать еще и клавишу <Shift>.


    • Разрешение, установленное в поле Printer Resolution палитры Document Inspector, не меняет фактического разрешения принтера. Эта величина нужна только для пересчета размеров растровых изображения и выбора числа цветовых градаций по умолчанию в цветовых растяжках.
