DXF


Имя Drawing Interchange Format, AutoCAD DXF
Тип Векторный
Расширение файлов .dxf
Цвета до 256
Поддержка альфа-каналов &nbsp
Сжатие Нет
Поддерживается приложениями Многие системы автоматизированного проектирования и векторные графические редакторы

DXF — это формат популярной системы автоматизированного проектирования AutoCAD. Широкое распространение родительского приложения сделало формат DXF популярным в области автоматизированного проектирования и подготовки чертежей. Формат поддерживают многие CAD-системы, архитектурные и картографические программы, работающие на персональных компьютерах, например, CADD, MicroStation и др.

FreeHand имеет программный фильтр для импорта изображений в формате DXF. Следует помнить, что импорт файлов DXF вносит иногда некоторые искажения изображения:

  •  Кривые линии представляются в виде ломаных, состоящих из коротких отрезков прямых;
  •  Могут исчезать заливки объектов;
  •  Не всегда сохраняются размеры шрифтов;
  •  Незамкнутые линии могут превращаться в замкнутые контуры.

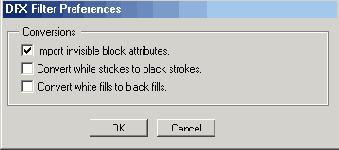

  • Работа с фильтром DXF не требует диалога с пользователем, но допускает некоторую настройку. Меню с настройками вызывается щелчком по кнопке Setup диалогового окна Import Document.

    Окно содержит три переключателя: Import invisible block attributes — сохранить невидимые атрибуты блоков, Convert white strokes to black strokes — преобразовывать белые обводки в черные, Convert white 'fills to black fills — преобразовывать белые заливки в черные.
