Типы диаграмм


После ввода исходных данных необходимо выбрать тип диаграммы и задать ее настроечные параметры. Для этого щелчком по кнопке

надо изменить состояние окна Chart.

FreeHand предлагает шесть типов диаграмм: Grouped Column (Столбцовая диаграмма), Stacked Column (Многоярусная диаграмма), Line (Линейчатая диаграмма), Pie (Круговая диаграмма), Area (Зонная диаграмма), Scatter (Точечная диаграмма). Щелчком по соответствующей кнопке (рис. 8-9) выбирается тип диаграммы и выводятся все настроечные .поля и переключатели выбранного типа.

Выбор типа диаграммы — дело творческое. Угадать с первого раза тип диаграммы, которая наглядно представляет исходные данные, не всегда удается. FreeHand позволяет выполнить эту работу экспериментальным путем. Для этого надо щелчком по соответствующей кнопке диалогового окна изменить тип диаграммы, выбрать подходящие настройки и нажатием кнопки Apply (Применить) применить установленные параметры к исходным данным.

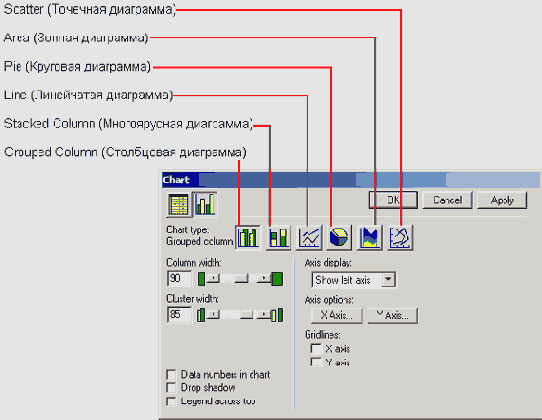

8-9. Выбор типа диаграммы
