Операция Expand Stroke



Операция Expand Stroke (Распахнуть контур) превращает границу объекта в замкнутую фигуру. В результате операции граница дублируется, раздвигается и становится замкнутой. По своему поведению распахнутый контур ничем не отличается от нарисованного объекта.


Операция дает разные результаты для открытых и замкнутых объектов. Граница открытого объекта превращается в замкнутый контур. Для замкнутого объекта операция порождает внутренний и внешний образы границы и делает их частями составного контура.


Чтобы распахнуть контур помеченного объекта, надо выполнить команду Modify|Alter Path|Expand Stroke или щелкнуть по кнопке

в палитре Xtra Operation (<Ctrl>+<Alt>+<O>).


Настройка свойств распахнутого контура выполняется в диалоговом окне Expand Stroke (рис. 5-26). Поле Width (Ширина) служит для выбора ширины контура. Ее значение можно задать при помощи движка или набрав число в установленных для документа единицах измерения. Остальные поля относятся к границам распахнутого контура и рассматривались в разделе, посвященном работе с обводками.



5-26. Диалоговое окно Expand Stroke

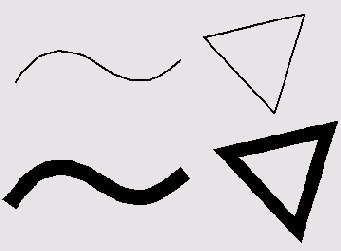

На рис. 5-27 показаны результаты действия операции Expand Stroke для открытого и замкнутого контуров.


Операция служит очень полезным дополнением инструмента Freehand (Рисование), а точнее его режима Variable stroke (Переменный мазок). Напомним, что инструмент Freehand поддерживает свободный стиль рисования и позволяет создавать объекты, похожие на ленту или полосу (рис. 5-27, слева).


Если требуется добиться точного поведения границы ленты, настроить ее кривизну или отрегулировать положение касательных, использование инструмента Реn (Перо) и операции Expand Stroke дает хорошие результаты.


Операция Expand Stroke значительно расширяет возможности оформления обводок, позволяя работать с границей объекта как с замкнутым объектом.



5-27. Примеры распахнутых контуров
