Настройки инструмента


Кнопка Options переключает диалоговое окно Hose в состояние, которое содержит многочисленные настройки инструмента (рис. 5-36).

Щелчок в поле Order (Упорядоченность) раскрывает список из трех пунктов: Back and Forth, Loop, Random, которые отвечают за порядок расстановки элементов коллекции. Back and Forth означает возвратную последовательность, Loop — циклическую, a Random — случайную последовательность расстановки элементов.

Поле Spacing (Размещение) предназначено для управления размещением элементов коллекции в рабочем поле. Оно имеет список из трех пунктов: Grid, Random и Variable. Выбор пункта Grid обеспечивает расстановку элементов в узлах невидимой сетки, шаг которой можно задать в нижнем поле. Пункт Variable фиксирует расстояние между отдельными элементами. Расстояние можно набрать в нижнем числовом поле (число в диапазоне от 0 до 300) либо задать при помощи движка (число в диапазоне от 0 до 200). Выбор пункта Random означает случайную расстановку элементов коллекции. Значение нижнего числового поля является верхней границей случайных чисел, которые задают расстояния между элементами.

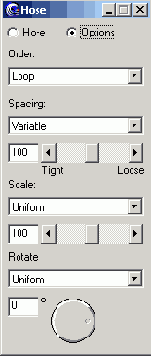

5-36. Настройка размещения графической коллекции

Поле Scale (Масштабирование) служит для управления размерами элементов коллекции. Поле содержит два пункта: Uniform и Random. Пункт Uniform обеспечивает изменение размеров элементов в соответствии с коэффициентом, который вводится в нижнем окне. Этот коэффициент задается в процентах и может меняться в диапазоне от 1 до 300 (при числовом вводе) или от 1 до 200, если он выбирается при помощи движка. Пункт Random реализует случайные изменения размеров элементов, а число в нижнем окне определяет верхнюю границу случайного коэффициента изменения.

Поле Rotate (Поворот) предназначено для регулировки поворота элементов коллекции. При регулировке поворота используются следующие режимы: Uniform, Incremental, Random. Пункты Uniform и Random отличаются от одноименных пунктов поля Scale только размерностью параметра, который вводится в нижнем окне. Здесь это число является значением угла, выраженным в градусах. Если выбрать пункт Incremental, то каждый следующий элемент будет поворачиваться относительно предыдущего на угол, значение которого можно задать в нижнем поле.

Если правильно подобрать размеры элементов графической коллекции и настроечные параметры, отвечающие за их размещение, то с инструментом Graphic Hose можно работать как с фигурной кистью. Мазки такой кистью оставляют за собой след в форме фигуры или плавного перехода от стартовой фигуры к финальной.
