Иллюстрированный самоучитель по FreeHand



Кадрирование


Операция Crop (Кадрирование) применяется для обрезки замкнутых фигур. Кадрирование можно представить себе как инвертированную перфорацию. Эти операции имеют одинаковую технику использования, но различаются набором отсекаемых областей. При кадрировании удаляются все части помеченных фигур, которые находятся за пределами пуансона. Роль пуансона по прежнему играет самый верхний из отмеченных контуров. Операцию нельзя применить к открытым контурам, растровым рисункам и текстовым блокам.

Кадрирование выполняется по команде Modify|Combine|Crop или с помощью кнопки

палитры Operations.

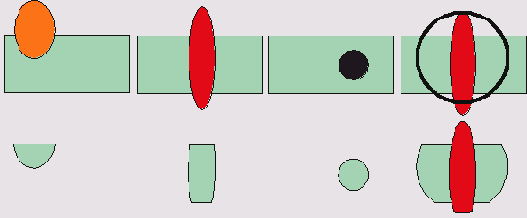

На рис. 5-6 показаны результаты операции кадрирования. В качестве примеров используются контуры предыдущего рисунка.


5-6. Применение кадрирования

В первых трех примерах операция пересечения дает такие же результаты, что и кадрирование. Разницу между кадрированием и перфорацией иллюстрирует пример, приведенный на рис. 5-6 в правой колонке.
