Инструмент Mirror


Инструмент Mirror (Зеркало) — это мощное многофункциональное средство, при помощи которого можно отражать и поворачивать объекты относительно нескольких осей. Инструмент выбирается щелчком по кнопке

в палитре Xtra Tools (<Ctrl>+<Alt>+<X>). Двойным щелчком по этой кнопке вызывается диалоговое окно с настроечными параметрами инструмента (рис. 5-30).

Для выбора режима служит правое верхнее поле без названия. В левом большом поле диалогового окна выводится схематическое изображение выбранного режима инструмента. Инструмент имеет следующие режимы: Vertical (Вертикальная ось), Horizontal (Горизонтальная ось), Horizontal & Vertical (Горизонтальная и вертикальная оси), Multiple (Кратные оси). На рисунке 5-30 показано состояние окна для самого сложного режима — Multiple.

Переключатель Close Path (Замкнуть контур) относится ко всем режимам. Его выбор обеспечивает автоматическое соединение узлов оригинала и копии, если расстояние между узлами меньше значения, заданного в поле Snap Distance основных настроек программы.

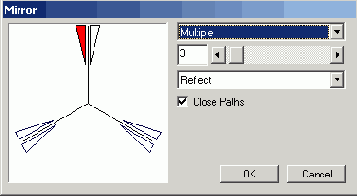

5-30. Настройки инструмента Mirror
