Инструмент Envelope


Инструмент Envelope (Оболочка) предлагает еще один способ деформации объектов, отличный от инструментов Freeform и Bend.

Вокруг помеченного объекта описывается оболочка, форму которой пользователь может менять. Изменения оболочки отрабатываются программой и переносятся на ее содержание—деформируемый объект. Оболочка имеет восемь узлов с касательными, техника работы с которыми ничем не отличается от работы с кривыми Безье.

Выбор инструмента выполняется с помощью команды Xtras|Distort|Envelope или щелчком по кнопке

в палитре Xtra Operation (<Ctrl>+<Alt>+<O>). После этого на экран выводится диалоговое окно Envelope (рис. 5-51).

В левом поле окна изображается миниатюра помеченного объекта с описанной прямоугольной оболочкой. По миниатюре можно проследить все изменения формы объекта. Рассмотрим значения кнопок и полей диалогового окна.


5-51. Диалоговое окно для оболочки


5-52. Сохранение новой оболочки

Кнопка ОК переносит изменения на объект, закрывает диалоговое окно и прекращает работу с инструментом, кнопка Apply переносит форму оболочки на объект, но работа с инструментом не останавливается, кнопка Cancel служит для отмены инструмента, кнопка Reset восстанавливает первоначальную форму объекта.

В поле Presets содержится список стандартных форм оболочки. Чтобы внести новую оболочку в состав стандартных, надо выбрать из списка Presets пункт Save (Сохранить). Появится меню (рис. 5-52), в котором следует ввести имя новой оболочки.

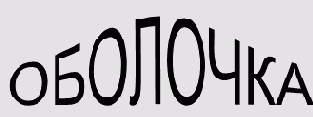

5-53. Применение оболочки

Оболочку следует применять в тех случаях, когда требуется выполнить масштабные и согласованные изменения сложного контура. Особенно полезно это средство при работе с текстом. Следует отметить, что функция оболочковой деформации не очень удачно реализована в программе FreeHand. Например, в Corel Draw это средство проще в использовании и имеет больше возможностей.
