Линзы


Линзы — это новое изобразительное средство, которое впервые появилось в восьмой версии FreeHand. Линзой называется специальная заливка, которая реализует эффект просмотра выделенных объектов через линзу. Изменения зависят от типа линзы (увеличение, прозрачность и др.) и ряда оптических параметров, которые можно настраивать. Через линзы можно «рассматривать» любые объекты: векторные, растровые, постскриптовские, текст, импортированные рисунки.

Программа предоставляет в распоряжение пользователя шесть типов линз: Transparency (Прозрачность), Magnify (Увеличение), Invert (Инверсия), Lighten (Осветление), Darken (Затемнение), Monochrome (Монохромный цвет). На рис. 4-28. показана палитра Fill Inspector в режиме работы с линзами. Во втором поле сверху можно выбрать тип линзы. Каждая линза имеет свои параметры для настройки оптических свойств. Три параметра Centerpoint (Центр), Objects Only (Только объекты), Snapshot (Снимок) являются общими и относятся ко всем типам линз. Рассмотрим эти параметры на примере линзы Magnify.


4-28. Палитра Fill Inspector для работы с линзами

На рис. 4-29 изображены прямая и овал с наложенной на них линзой, которая увеличивает изображение всех объектов в два раза. Если в инспекторе отметить опцию Centerpoint (Центр), то при перемещении линзы ее изображение не будет меняться, оставаясь привязанным к центру. Действие линзы с этой опцией показано на рис. 4-30 слева.


4-29. Увеличивающая линза

Переключатель Objects Only (Только объекты) обеспечивает преобразование изображения выделенных объектов, но не свободного пространства вокруг них (рис. 4-30 в середине).

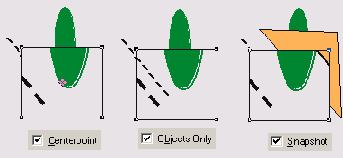

4-30. Действие переключателей

Переключатель Snapshot (Снимок) замораживает состояние линзы в момент включения данной опции. После установки переключателя добавление других объектов влияет на вид изображения под линзой (рис. 4-30 справа).
