Спирали


Инструмент для рисования спиралей - это еще одно средство FreeHand, которое оформлено в виде дополнения (Xtras). Инструмент выбирается щелчком по кнопке

Spiral в палитре Xtra Tools. Вывести палитру на экран можно командой Window|Xtras|Xtra Tools или нажатием комбинации клавиш <Ctrl>+<Alt>+<X>. Инструмент Spiral имеет много настроек. Двойным щелчком по кнопке инструмента можно вызвать настроечное диалоговое окно, два состояния которого показаны на рис. 3-18.

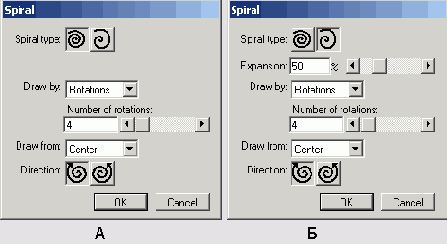

3-18. Настройки инструмента Spiral (Спираль)

Следует отметить, что необходимость в рисовании спиралей возникает нечасто. Кроме того, трудно придумать разумный способ преобразования спирали в другие полезные формы или объекты. Но если уж требуется нарисовать спираль, то сделать это при помощи других инструментов рисования — задача весьма нелегкая.

Рассмотрим настроечные параметры инструмента.

Кнопка

служит для выбора концентрической спирали. Витки этой фигуры отстоят друг от друга на равное расстояние. Пример концентрической спирали приведен на рис. 3-19 слева.

Кнопка

предназначена для выбора спирали, которую авторы программы за внешнее сходство с раковиной морского моллюска назвали nautilus spiral. Пример такой фигуры приведен на рис. 3-19 справа.


3-19. Примеры спиралей

Поле Draw by (Рисовать посредством) имеет два значения: Rotations (Вращение) и Increment (Увеличение). При выборе первого значения будет нарисована спираль с фиксированным количеством витков. Расстояние между витками в этом случае будет зависеть от размеров спирали. Количество витков можно задать в поле Number of rotations.

Если выбрано поле Increment, то расстояние между витками будет постоянным, а количество витков определяется размерами спирали.

Поле Draw (Рисование) имеет три значения: Center (Центр), Edge (Край), Corner (Угол). Пункт Center обеспечивает рисование спирали из центра. Edge вызывает прямо противоположный способ рисования —щелчок мыши фиксирует конец спирали, а при буксировке перемещается ее центр. Последнее значение, Corner, используется для того, чтобы нарисовать спираль в пределах прямоугольной области, размеры которой задаются при буксировке мыши.

В поле Direction (Направление) можно задать направление закручивания спирали.

Рассмотрим параметры спирали nautilus. В поле Expansion (Расширение) вводится число в процентах, которое задает увеличение последнего витка относительно первого. Поле Starting radius (Начальный радиус) указывает начальный радиус спирали.
