Инструмент Freeform

Инструмент Freeform (Деформатор) служит для произвольного деформирования линий, контуров и фигур. Freeform - это новый инструмент, он впервые появился в восьмой версии программы. Все возможности инструмента доступны для счастливых обладателей графических планшетов и джойстиков, поскольку некоторые режимы его работы можно воспроизвести только на чувствительных к силе нажатия устройствах ввода. Инструмент оценят и пользователи, которые не освоили технику деформации кривых Безье при помощи узлов и касательных.

Выбор инструмента Freeform выполняется щелчком по кнопке Инструмент имеет три режима работы: Push/Pull и Reshape Area.

В режиме Pull (Вытягивание) контур, обрабатываемый Деформатором, ведет себя так, как будто он сделан из идеальной резины с неограниченной способностью к растяжению. Чтобы изменить форму отмеченного контура, требуется:

Перевести инструмент в некоторую окрестность контура. Признаком готовности инструмента к работе является маркер в виде волны, который должен появиться в нижней правой части курсора;

Зацепить любую точку на границе и отбуксировать ее.

В режиме Push (Выталкивание) деформатор работает по другому. Можно считать, что деформация контура напоминает штамповку, инструмент является пуансоном, а контур ведет себя, как заготовка, сделанная из бесконечно пластичного металла. Чтобы изменить форму контура необходимо:

Отметить контур и выбрать инструмент Freeform, если он не включен. Курсор инструмента представляется в виде стрелки, к которой прикреплен маленький ромб с правой стороны;

В любой точке монтажного стола, где курсор маркирован ромбиком, можно нажать левую кнопку, после чего курсор примет форму круга;

Не отпуская левой кнопки, подвести курсор к контуру и выполнить требуемые деформации.

Режим Reshape Area — это режим Push с регулируемой силой воздействия инструмента, от которой зависит степень деформации контура. Использовать все возможности инструмента можно только при работе с устройствами ввода, которые обладают чувствительностью к силе нажатия. Меняя скорость перемещения мыши, можно отчасти смоделировать этот эффект. Техника работы в режиме Reshape Area незначительно отличается от режима Push. Необходимо проделать следующее:

Отметить контур;

Выбрать инструмент Freeform. По умолчанию деформатор находится в режиме Push/Pull, и чтобы перевести его в режим Reshape Area, надо двойным щелчком по кнопке инструмента вызвать диалоговое окно Freeform Tool (рис. 2-22) и щелкнуть по кнопке Reshape Area.

Перевести курсор в рабочее поле, нажать левую кнопку и, удерживая ее, сделать «мазок» инструментом. Часть контура, которую пересек инструмент, изменит свою форму, причем деформация будет зависеть от скорости движения курсора, размеров инструмента и настроек диалогового окна.

Следует отметить, что в режиме Reshape Area кнопка инструмента изображается в виде

В основе инструмента Freeform лежит хорошо известный технический прием, реализованный во многих технологических установках и приспособлениях, поэтому работа с Деформатором не вызывает затруднений. Гораздо сложнее добиться правильной настройки, поскольку инструмент имеет большое количество регулировочных параметров.

Диалоговое окно Freeform Tool с настройками вызывается двойным щелчком по кнопке инструмента (рис. 2-22).

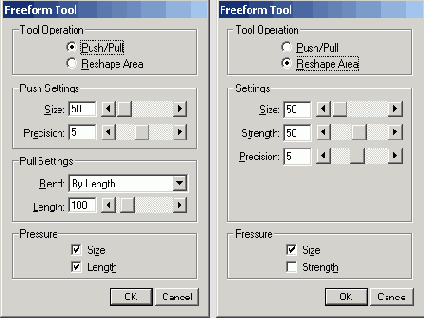

2-22. Настройки инструмента Freeform

Поле Tool Operation отвечает за выбор режима инструмента. Выбор режима осуществляется щелчком по соответствующей кнопке поля. Режимы имеют различные настроечные поля, и поэтому их диалоговые окна отличаются. На рис. 2-22 слева показано окно для режимов Push/Pull, справа — окно настройки режима Reshape Area.

Поля Size (Размер) и Precision (Точность) в обоих случаях имеют одинаковый смысл. Size означает размер деформирующего курсора (размер пуансона). Размер курсора — это любое число в экранных пикселах в диапазоне от 1 до 1000. Чем меньше размер курсора, тем более тонкие преобразования контура могут быть выполнены. Значение поля Precision управляет соответствием между фактическими деформациями контура и траекторией движения курсора. Большее значение обеспечивает лучшее соответствие, что достигается за счет увеличения числа узлов на контуре.

Поле Bend — это параметр режима Pull. В нем можно определить ту часть контура, на которую будет действовать инструмент. Поле имеет список из двух значений: By Length (По длине) и Between Points (Между двух узлов). Для значения By Length требуется указать длину участка контура в экранных пикселах. Это любое число от 1 до 1000 пикселов. Если выбрано значение поля Between Points, то можно деформировать любой фрагмент контура, лежащий между двумя узлами, независимо от его длины.

Поле Strengh (Сила) — это параметр режима Reshape Area, служащий для задания силы воздействия инструмента. В поле может быть введено значение в диапазоне от 1 до 100 процентов.

Флажки Size (Размер) и Length (Длина) поля Pressure (Давление) активизируют функции программы, предназначенные для работы с графическими планшетами. Эти устройства позволяют менять размер инструмента Freeform и силу деформации контура в зависимости от нажима и/или длины. Некоторой имитацией графического планшета могут служить клавиши: <->> (<2>), <<-> (<1>). Если в процессе деформации нажать и удерживать клавишу <->> или <2>, то размер деформирующего курсора увеличится. Действие клавиш <<-> или <1> имеет противоположный эффект. Они вызывают уменьшение деформирующего курсора.

Деформация контура при нажатой клавише <Shift> ограничивает возможные направления перемещения инструмента углами, кратными 45 градусам. Если нажать клавишу <Alt>, то все изменения будут выполнены над копией контура.

Совет

Если правильно подобрать размер курсора, то инструмент Freeform можно использовать как ластик для стирания частей замкнутых и открытых контуров. Это достаточно неожиданно, поскольку ластик всегда считался принадлежностью растровых редакторов, таких как Photoshop или PhotoPaint.
