Размерные линейки


В рабочее окно документа можно вывести размерные линейки. Размерные линейки помогают ориентироваться на монтажном столе и предоставляют информацию о положении курсора и размерах объектов. Создание любого технического рисунка или чертежа невозможно без использования размерных линеек. Линейки вызываются и удаляются командой View|Page Rulers или комбинацией клавиш <Ctrl>+<Alt>+<M>.

При перемещении курсора специальные маркеры или засечки на размерных линейках показывают его текущее положение и помогают ориентироваться на монтажном столе. Линейки дают информацию об объектах, которые перемещаются с помощью мышки. Если захватить мышью фигуру и передвинуть ее, то на размерных линейках появятся затененные прямоугольники, представляющие габариты и положение фигуры (рис. 1-11).

Для размерных линеек действуют единицы измерений, установленные в соответствующем поле строки состояния, например, на 1-11— это пики. Начало координат по умолчанию устанавливается в левом нижнем углу страницы. Но его можно переместить в любое место монтажного стола. Для этого нужно установить курсор мыши на пересечении размерных линеек, нажать левую кнопку и передвинуть начало координат. При перемещении текущее положение нулевой точки отмечается двумя перекрещивающимися линиями. Они помогают точно позиционировать начало координат относительно элементов документа. Двойной щелчок на пересечении размерных линеек восстанавливает начало координат в левом нижнем углу страницы.

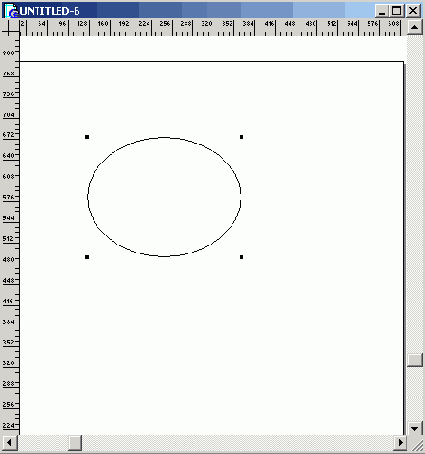

1-11. Размерные линейки
